前回の記事では、無電解ニッケルメッキとカニゼンメッキの違いについて解説しました。
簡単に整理すると、カニゼンメッキは無電解ニッケルメッキの一種として扱われることが多く、現場では「無電解ニッケル＝カニゼン」と呼ばれることもあります。
ただし、実際の切削加工や図面指示で大事になるのは、
「名前の違い」よりも
「膜厚をどう指定するか」
「寸法公差にどう反映するか」
「熱処理をするかどうか」
「メッキ前にどこまで仕上げておくか」
という実務的な部分です。
無電解ニッケルメッキは非常に便利な表面処理ですが、指定の仕方を間違えると、せっかく高精度に加工した部品がメッキ後に組み付かない、はめあいがきつい、摺動部が重い、寸法検査でNGになるといったトラブルにつながります。
この記事では、切削加工現場で無電解ニッケルメッキを使うときに注意したい「膜厚・寸法・図面指示」の考え方を解説します。
1. 無電解ニッケルメッキは膜厚が寸法にそのまま効く
無電解ニッケルメッキは、電気メッキと比べて膜厚が比較的均一につきやすい表面処理です。
そのため、複雑形状や内径、溝部、精密部品にも使いやすいというメリットがあります。
しかし、ここで重要なのは、
「均一につく」
イコール
「寸法に影響しない」
ではないということです。
メッキは表面に皮膜を付ける処理なので、当然ながら部品寸法は変化します。
たとえば、外径部に10μmのメッキが付けば、直径寸法としては理論上20μm大きくなります。
片側10μmでも、直径で見ると両側に付くため20μm増える。
ここを見落とすと、精密なはめあい部品ではすぐに問題になります。

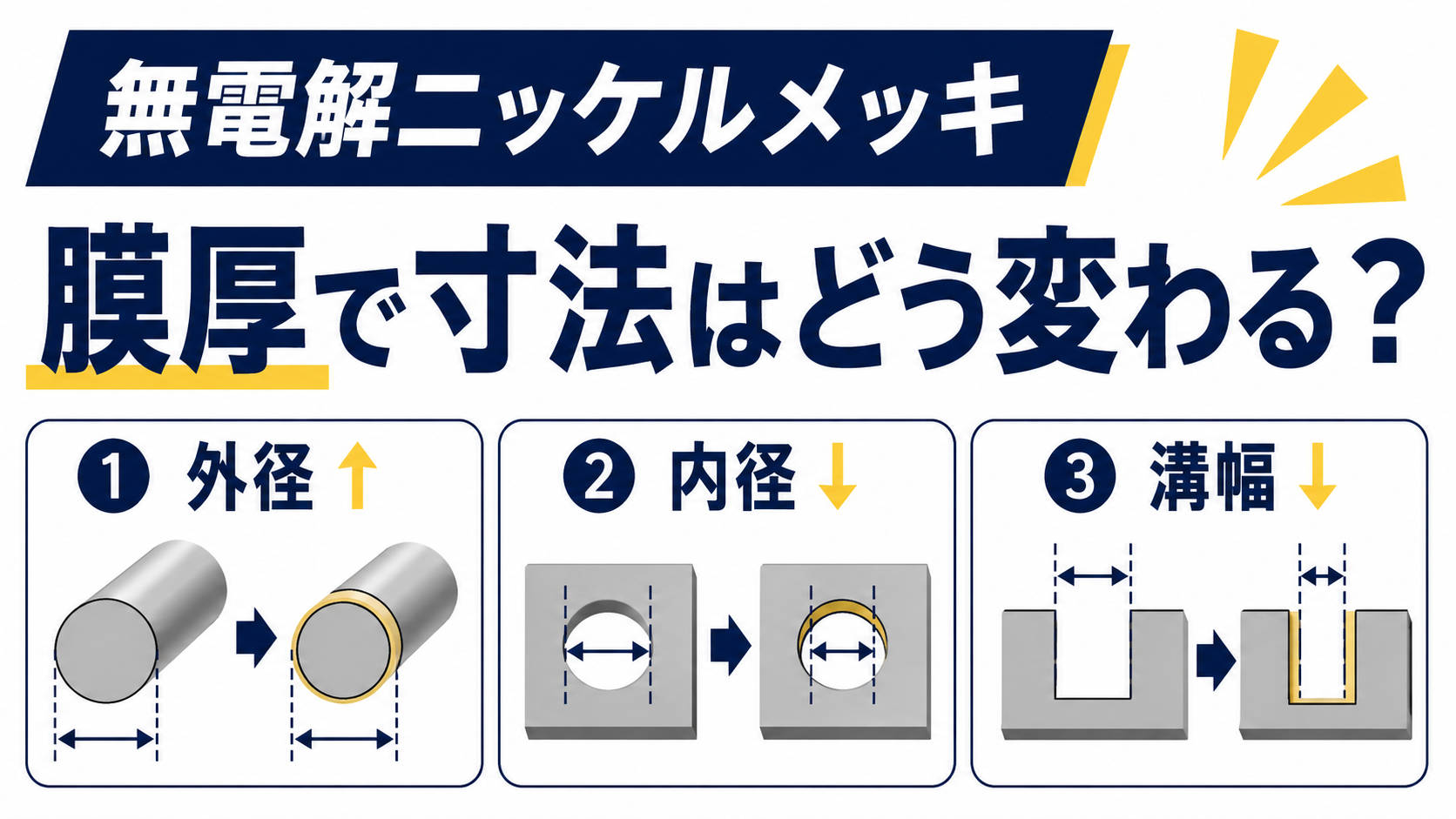

2. 外径・内径・溝幅では膜厚の効き方が違う
メッキ膜厚を考えるときは、どの寸法に対して膜厚がどう効くかを分けて考える必要があります。
外径寸法の場合
外径にメッキが付くと、寸法は大きくなります。
例として、外径φ20.000の軸に片側10μmの無電解ニッケルメッキを付けると、理論上の仕上がり寸法はφ20.020になります。
つまり、メッキ後にφ20.000にしたい場合は、メッキ前の加工寸法をφ19.980付近にしておく必要があります。
内径寸法の場合
内径にメッキが付くと、穴は小さくなります。
たとえば、φ20.000の穴に片側10μmのメッキが付くと、理論上の内径はφ19.980になります。
内径側は外径とは逆に、メッキ後に穴が狭くなるため注意が必要です。
特にピンが入る穴、ベアリングが入る穴、シャフトが通る穴では、メッキ後寸法を基準に加工前寸法を決める必要があります。
溝幅の場合
溝の両側面にメッキが付くと、溝幅は狭くなります。
片側10μmなら、溝幅は合計20μm狭くなります。
スライド部、キー溝、爪が入る溝、ガイド溝などでは、この寸法変化が摺動性や組付け性に大きく影響します。
3. 膜厚指定は「何μmつけるか」だけでは不十分
図面に、
無電解ニッケルメッキ 10μm
とだけ書かれている場合があります。
しかし、精密部品ではこれだけでは不十分な場合があります。
なぜなら、メッキ膜厚にはばらつきがあり、処理業者によって標準管理値も異なるからです。
たとえば「10μm」と指定しても、実際には8〜12μm程度の範囲で管理される場合もあります。
このばらつきが問題にならない部品であればよいのですが、はめあい部や摺動部では注意が必要です。
図面指示としては、以下のように目的を明確にした方が安全です。
例：
無電解ニッケルメッキ
膜厚：10±2μm
メッキ後寸法にて図面寸法を満足すること
はめあい部はメッキ後寸法を基準とする
このように、単に膜厚だけを書くのではなく、
・メッキ後寸法で管理するのか
・メッキ前寸法で管理するのか
・どの部位が重要寸法なのか
・マスキングが必要なのか
を明確にすることが重要です。
4. メッキ後寸法を基準にする部位を決める
無電解ニッケルメッキを使う部品では、すべての寸法を同じ厳しさで管理しようとすると、コストが上がります。
そのため、重要な部位を分けて考えることが大切です。
たとえば、以下のように分類します。
メッキ後寸法で厳密に管理したい部位
・ベアリングが入る穴
・ピンが入る穴
・シャフト外径
・摺動面
・シール面
・位置決め面
・組付け基準面
膜厚が多少ばらついても問題ない部位
・外観面
・逃げ部
・非摺動面
・組付けに関係しない面
・防錆目的のみの面
全部を厳密に管理するのではなく、機能に関係する部位だけを重点管理する。
これが、コストと品質のバランスを取るうえで重要です。
5. メッキ前の面粗さはメッキ後にも影響する
無電解ニッケルメッキは、表面をきれいに隠してくれる処理ではありません。
メッキ前の加工面が荒ければ、メッキ後もその影響は残ります。
特に、摺動面やシール面では、メッキ前の面粗さが重要です。
メッキ後に硬くなるから大丈夫、という考え方は危険です。
下地にビビリ目、むしれ、工具目、段差、バリが残っていると、メッキ後にもその形状が反映されます。
無電解ニッケルメッキは膜厚が均一につきやすい反面、下地形状をそのままなぞるように皮膜が形成されます。
つまり、良いメッキ面を作るには、良い下地加工が必要です。
6. バリはメッキ前に必ず処理する
メッキ前のバリ処理は非常に重要です。
バリが残ったままメッキすると、バリの上にもメッキが付きます。
その結果、
・バリがさらに硬くなる
・後から除去しにくくなる
・組付け時に相手部品を傷つける
・剥離や欠けの原因になる
・検査で異物や突起として問題になる
といったトラブルにつながります。
特に、穴の口元、交差穴、溝の角、薄肉部、エッジ部は注意が必要です。
メッキ前のバリ取りは、単なる外観作業ではなく、表面処理品質を決める重要工程です。
7. 熱処理をする場合は硬度だけで判断しない
無電解ニッケルメッキは、メッキ後に熱処理を行うことで硬度を高めることができます。
耐摩耗性を高めたい摺動部品や金型部品では、熱処理を指定することがあります。
しかし、熱処理には注意点もあります。
高温で処理するため、母材の材質や形状によっては変形、ひずみ、寸法変化が起こる可能性があります。
特に注意したいのは、以下のような部品です。
・薄肉部品
・細長いシャフト
・大きな面積を持つ板物
・高精度なはめあい部品
・焼入れや調質済みの材料
・アルミなど熱の影響を受けやすい材料
硬度を上げたいからといって、安易に熱処理を追加すると、寸法精度の面で問題が出ることがあります。
熱処理を指定する場合は、硬度だけでなく、母材の材質、形状、必要精度、使用環境をセットで考える必要があります。
8. マスキング指定を忘れると組付けで困る
無電解ニッケルメッキでは、メッキを付けたくない部分にマスキングを行うことがあります。
代表的な例は以下です。
・ネジ部
・精密穴
・圧入穴
・アース接触面
・溶接予定部
・接着面
・後加工する面
・治具で基準にする面
特にネジ部は注意が必要です。
メッキ膜厚によって、めねじがきつくなったり、おねじが入りにくくなったりする場合があります。
ネジの種類、精度、膜厚によっては問題なく使える場合もありますが、精密な組付け部では事前確認が必要です。
図面には、
ネジ部マスキング
指定穴内径マスキング
指定面メッキ不要
メッキ禁止範囲は別図参照
のように、処理範囲を明確にしておくと安全です。
9. 図面指示の例
無電解ニッケルメッキを図面に指示する場合は、できるだけ曖昧さを減らすことが重要です。
防錆目的の一般部品の場合
無電解ニッケルメッキ
膜厚：5〜10μm
外観有害なムラ、剥離なきこと
摺動部品の場合
無電解ニッケルメッキ
膜厚：10±2μm
メッキ後熱処理あり
摺動面はメッキ後寸法にて図面寸法を満足すること
摺動面のバリ、剥離、打痕なきこと
高精度はめあい部品の場合
無電解ニッケルメッキ
膜厚：8±2μm
指定公差部はメッキ後寸法にて管理
メッキ禁止部は図示範囲とする
重要穴部はマスキング処理のこと
ネジ部を含む部品の場合
無電解ニッケルメッキ
膜厚：5〜10μm
指定ネジ部はマスキング
メッキ後、ねじゲージにて確認のこと
このように、目的別に指示を分けることで、加工側・表面処理業者側・検査側の認識違いを減らすことができます。
10. 加工現場でよくある失敗例
失敗例1：メッキ代を見込まずに加工してしまう
図面寸法どおりに加工した後でメッキをかけると、外径は大きく、内径は小さくなります。
その結果、組付けできない、穴にピンが入らない、摺動が重いといった問題が起こります。
対策としては、メッキ後寸法を基準にして、加工前寸法にメッキ代を見込むことです。
失敗例2：熱処理後に寸法が変わる
硬度を上げる目的で熱処理を追加した結果、薄肉部品や長尺部品がわずかに変形することがあります。
対策としては、熱処理の必要性を事前に確認し、硬度と寸法精度のどちらを優先するか明確にすることです。
失敗例3：バリが残ったままメッキしてしまう
バリの上にメッキが付くと、後から除去しにくくなります。
特に硬化処理をした場合、バリが硬くなり、相手部品を傷つける原因になります。
対策としては、メッキ前にバリ取り基準を明確にし、交差穴や溝部まで確認することです。
失敗例4：ネジ部のマスキングを忘れる
ネジ部にメッキが付くことで、ねじ込みが重くなったり、ゲージが通らなくなったりすることがあります。
対策としては、ネジ部にメッキを付けるのか、マスキングするのかを図面で明確にすることです。
11. 切削加工側で準備しておきたいこと
無電解ニッケルメッキを前提とした部品加工では、加工側でも事前準備が必要です。
特に以下の点は確認しておきたいところです。
・メッキ後寸法で管理する部位はどこか
・膜厚は片側何μmか
・外径、内径、溝幅にどう影響するか
・マスキングが必要な部位はあるか
・メッキ前の面粗さ指定はあるか
・バリ取り基準は明確か
・熱処理の有無は決まっているか
・メッキ後に追加工する部位はあるか
・検査はメッキ前かメッキ後か
これらを確認せずに加工を進めると、後工程で手戻りが発生しやすくなります。
特に多品種少量の切削加工では、図面に書かれていない意図を読み取る必要がある場面も多くあります。
疑問がある場合は、加工前に設計者や表面処理業者へ確認することが重要です。
12. まとめ：無電解ニッケルメッキは「処理後寸法」で考える
無電解ニッケルメッキやカニゼンメッキは、耐食性、耐摩耗性、寸法安定性に優れた便利な表面処理です。
しかし、切削加工現場では、膜厚が寸法に与える影響を必ず考える必要があります。
特に重要なのは以下のポイントです。
・外径はメッキで大きくなる
・内径や溝幅はメッキで小さくなる
・膜厚は片側寸法で考える
・直径寸法では両側分が効く
・重要寸法はメッキ後寸法で管理する
・熱処理は硬度だけでなく変形リスクも考える
・バリ取りと下地仕上げがメッキ品質を左右する
・ネジ部や精密穴はマスキング指定を検討する
無電解ニッケルメッキは、正しく使えば非常に優れた表面処理です。
しかし、図面指示や加工寸法の考え方が曖昧だと、精密部品ではトラブルの原因になります。
「メッキをかける」ではなく、
「メッキ後にどういう寸法・機能にしたいのか」
を基準に考えることが、失敗を防ぐ一番のポイントです。
